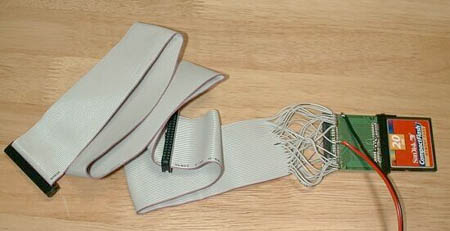

TrueIDEケーブル本ページは2000年6月25日に海老原が書いた内容を2006年にWikiに書き直した物です。 これは何？CompactFlashをTrueIDEモードを利用して普通のマザーボードに接続する治具（ケーブル）です。このケーブルがあれば余っているPC機材でSiliconLinuxの実験が出来ます。 IDE経由での接続なので活線挿抜はできませんが、PCMCIAと違ってHDと同じようにブートができます。
材料
組み立て

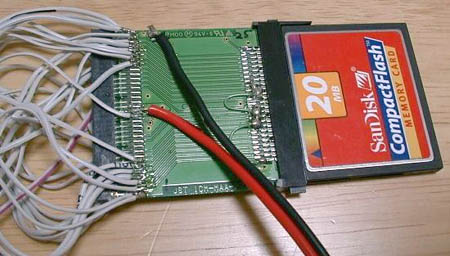

表側の写真です。ピン間は 1.27mm なので難易度は中くらいと思います。写真手前側が１番ピンです。

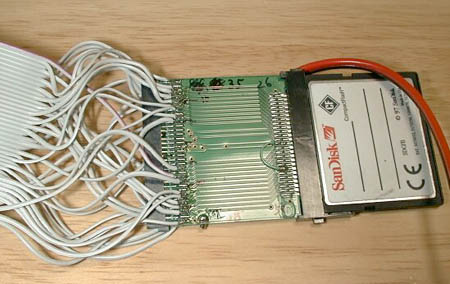

裏側の写真です。写真手前側が最終番ピンとなります。 結線 Gndに落とすピン IDE 信号名 ATA CF 信号名 ATA CF 1 RESET# 58 41 A10 8 8 2 GND ATASEL 9 9 3 DD7 6 6 A9 11 10 4 DD8 64 47 A8 12 11 5 DD6 5 5 A7 22 12 6 DD9 65 48 A6 23 14 7 DD5 4 4 A5 24 15 8 DD10 66 49 A4 25 16 9 DD4 3 3 A3 26 17 10 DD11 37 27 GND 1 1 11 DD3 2 2 GND 34 50 12 DD12 38 28 GND 35 13 DD2 32 23 GND 68 14 DD13 39 29 15 DD1 31 22 16 DD14 40 30 +5Vに吊るピン 17 DD0 30 21 信号名 ATA CF 18 DD15 41 31 REG# 61 44 19 GND Vcc 17 13 20 ------ --- Vcc 51 38 21 DMARQ 22 GND 23 DIOW# 45 35 24 GND 25 DIOR# 44 34 26 GND 27 IORDY 59 42 28 CSEL 56 39 (※) 29 DMACK# 30 GND 31 INTRQ 16 37 32 IOCS16# 33 24 33 DA1 28 19 34 PDIAG# 63 46 35 DA0 29 20 36 DA2 27 18 37 CS0# 7 7 38 CS1# 42 32 39 DASP# 62 45 40 GND ※ CSEL をオープンにするとスレーブドライブとなる（らしい） Vccは+5Vです。間違えて+12Vを入れたら焼けますから注意 :-) こんな感じで使用できます。 HDと同様に扱えるので、BIOSにてIDE AUTO DETECTIONして認識させてください。 関連ページ |
