EK709ケースキット †

↑

EK709用のアルミ製ケースです。 †

↑

価格 †

商品名説明価格
EK709-CASEEK709用アルミケースキット、ネジ一式￥4,800
↑

ＥＫ709組み立て手順 †

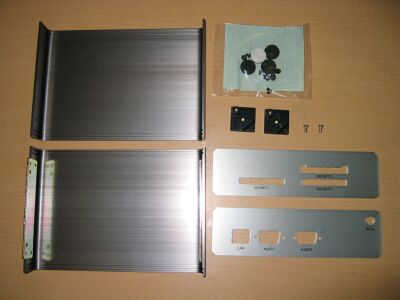

case_1.jpgキット部品一覧
１． アルミシャーシ
２． フロントパネル
３． バックパネル
４． 台座とネジ（M3）
５． ゴム足・シャーシネジ（黒）

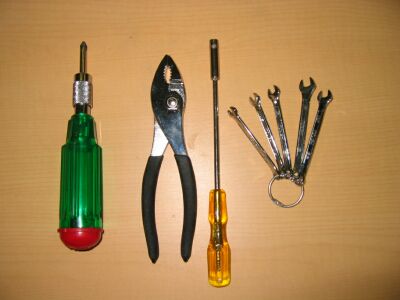

case_2.jpg必要工具
１． プラスドライバー
２． ペンチ
ボックスレンチがあると便利

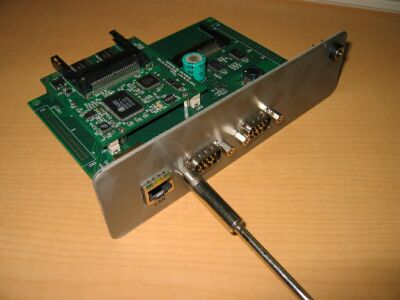

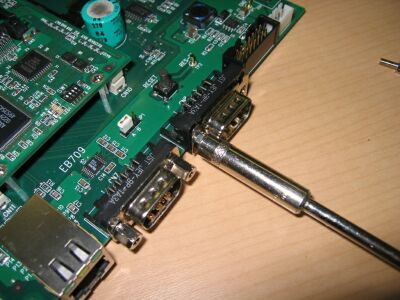

case_3.jpgマザーボードEB709の
DSUB9Pinコネクタのネジをはずす。
ナットとスプリングワッシャが
外れるのでなくさないように保存する。
スプリングワッシャは利用しないので廃棄する
case_4.jpgフロントパネルをはめ込み
ボルトを固定する

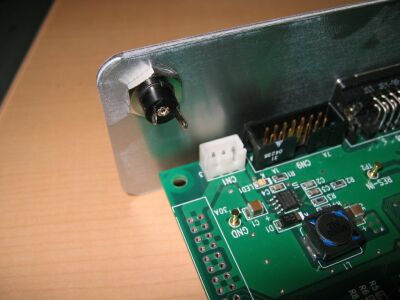

case_5.jpg電源アダプター用のコネクターを取り付ける。
（このコネクターは電源(PW5V2A)の付属品です)

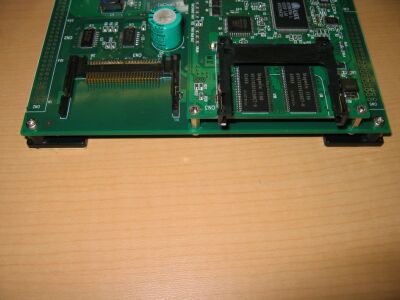

case_6.jpg台座を仮に取り付ける。
このとき必ず！基板と台座が正確に平行になるように
つけてください！
ネジは仮固定でＯＫです。

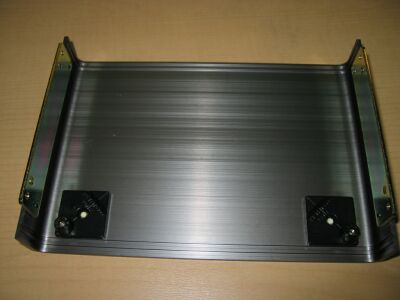

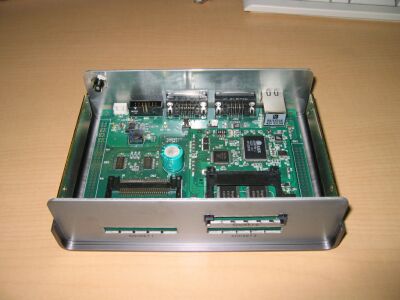

case_7.jpg背面パネル（コネクタ側）をシャーシの外側のレールに挿入し
台座の両面テープをはがしてシャーシに押し付ける。
case_8.jpgいったんネジをはずして取り外す。

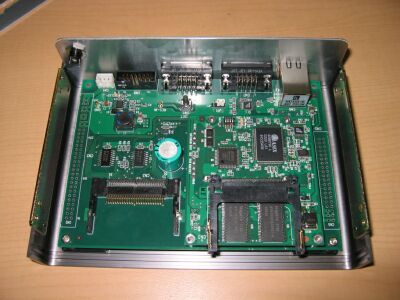

case_9.jpgフロントパネルと組み合わせて
シャーシに取り付ける。
フロントパネルはシャーシ内側のレールに挿入する。

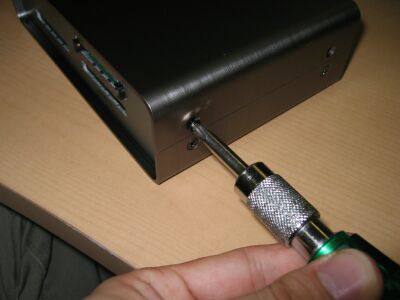

case_10.jpgシャーシ外側のネジを締める

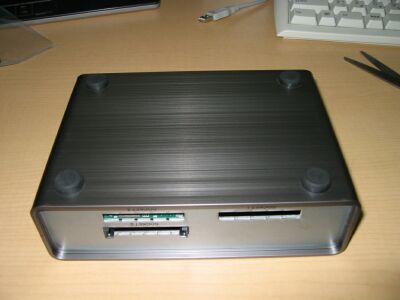

case_11.jpgゴム足の両面テープをはがして取り付ける。

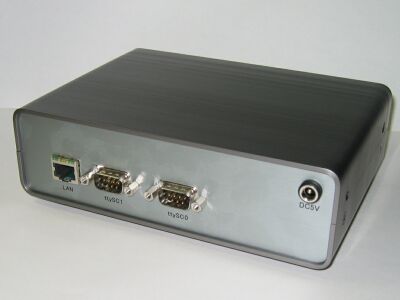

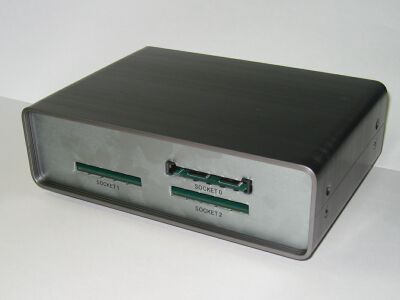

完成！



さらに加工してＬＥＤを取り付けてみました。アレンジはお好みで。
↑
