CAT724 †
本製品は新規受け付け終了しています。製造中ですが保守のみとなっています。 (2021/2/3)
Renesasエレクトロニクス社製 SH7724 搭載 インダストリアルグレード組込みLinuxボード
CAT724は32bitCPU SH7724 (SH4A) 500MHz を採用した高性能・小型・低消費電力なボードコンピュータです。基板上のFLASH-ROMにブートローダとSilicon Linuxオペレーティングシステムをインストール済みですので、標準でシェルやTELNET, FTP, SSH (client/server)のネットワーク機能をもっています。基板上に実装されたFLASH-ROMからLinuxオペレーティングシステムが起動し、FLASH-ROMをディスクとして使用できます。gccコンパイラで作成したユーザープログラムを組み込むことができます。
特徴 †
- 品質にこだわり採用半導体はインダストリアルグレード品を採用
- Linux-3.0搭載。豊富なフリーソフトが使用できます
- イーサネット搭載。ネットワーク接続装置の開発ができます
- SDカード搭載。OSとアプリはオンボードROMに書き込めますのでSDカードはデータ専用ストレージとして使用できます。(SD, SDHC対応)
- DVI搭載。 DVI-HDMI変換ケーブルを使えば大型TV等に出力できます。
- 音声出力搭載。Linux標準のALSAドライバによって音声出力ができます。
- USB2.0搭載。USBメモリや外部LAN等多彩な拡張が可能。
- オンボードFLASHは信頼性の高いNOR型フラッシュを搭載。
- CAT724 動作温度範囲 -25度C〜85度C(結露のないこと)
（但しベースボードEB724は -20度C〜60度C）
- 空きシリアル(UART) x5chの余裕 (
CAT724_UART.pdf)
- ROHS対応
- 日本製
CATシリーズLinuxマイコンボードは品質にこだわっています。
主な用途 †
- DVI-HDMI変換ケーブルを用いて大型TV等へのモニター出力装置
- SDカードへのデータロギング装置（耐環境性能が求められる場面など）
仕様 †
| CPU | SH7724-500MHz |
| RAM | DDR2-256Mbyte |
| ROM | NOR FLASH 32Mbyte |
| ストレージ | マイクロSDソケット、SDソケット |
| USB | USB2.0 x2 |
| Ether | 100BaseTX x1 |
| Video | DVI x1 |

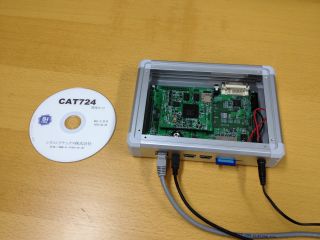

EK724 †
CAT724の開発キットです。
- CAT724 CPUボード
- 専用ベースボード(EB724A)
- 開発DVD(SH4クロスツール、カーネルソースコード)
- 「組み込みLinuxガイド.pdf」
- 5V 2A電源
- mini USBケーブル
が付属します。本キットだけでCAT724の開発を始める事が出来ます。
CAT724 †
CPUボード単体です。
高解像度写真
高解像度写真
寸法 70x60mm、約25g

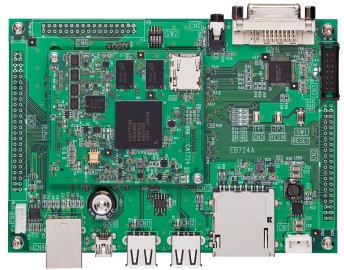

EB724 †
標準I/Fボードです。写真はCAT724搭載時のものです。
高解像度写真
寸法: 幅148mm、奥行き117mm、高さ23mm(10mmスペーサー装着時:30mm)

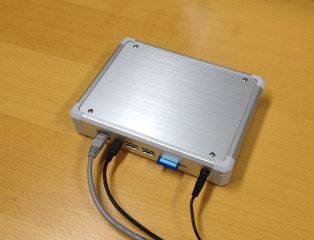

専用ケース †
アルミ製のケース
寸法: 幅190mm、奥行き140mm、高さ36.9mm(ゴム足装着時:40mm)
その他 †
受託開発お引き受けします。
- CAT724のマザーボードの設計
- アプリケーション開発（組込み開発ぶんなげOK）
- 入出力デバイスドライバやハードウェア部分だけの受託もできます
- その他なんでもおたずねください。
資料 †
よくある質問はこちら
組込みLinuxサポートします †
- "hello world"がコンパイルできるまでの導入部分は何度でも無料サポート
- それ以後は個別の有償のテクニカルサポートで御社の開発を完全サポートします
価格・購入方法 †
大幅に値下げしました。2012/11/15
開発キット EK724 †
CPU基板とベース基板のセット（CAT724 + EB724）。
最初はこちらをお求めください。
| １台目（定価） | 52,500円 | |
| Lot 1-9台 | 49,800円 | ２台目以降量産価格 |
| Lot 10-49台 | 44,800円 | |
| Lot 50-99台 | 39,800円 | |
| Lot 100台から | 37,800円 | |
（価格はすべて税抜きです）
EK724の１台目（定価）販売には
- 開発環境 DVD
- 電源 5V/2A
- miniB - typeA USBケーブル
がサービス添付されます。２台目以降の量産価格はボードのみの価格で付属品は添付しません。
CPU基板 CAT724 †
CPU基板のみとなります。
CPU基板はベースボードがないと動作させることができません。
EB724もしくは貴社で開発されたベースボードに搭載する形で使用します。
| １台目（定価） | 31,400円 | |
| Lot 1-9台 | 29,800円 | ２台目以降量産価格 |
| Lot 10-49台 | 26,800円 | |
| Lot 50-99台 | 23,800円 | |
| Lot 100-199台 | 21,800円 | |
| Lot 200台以上 | 19,900円 | |
（価格はすべて税抜きです）
ご購入はこちらから †
オンラインショップ
関連ページ †
外部サイト
自動リンク
お問い合わせ †
シリコンリナックス株式会社
052-219-4277 CAT724担当者 (エビハラ、イワサキ、シンタニ、ヤマモト)
