BeagleBoneBlackBox のシリアルコンソールの取り出し方

コンソール

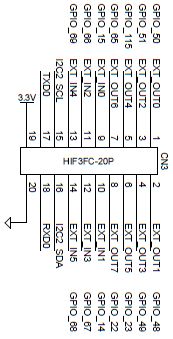

拡張コネクタにシリアルコンソールが出ています。


17TXD0
18RXD0
193.3V
20GND

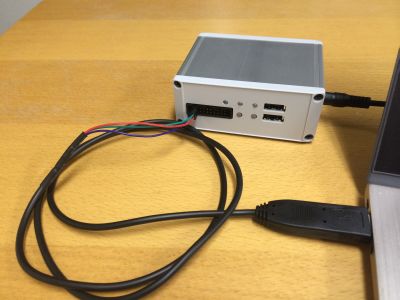

USBシリアル変換ケーブル1

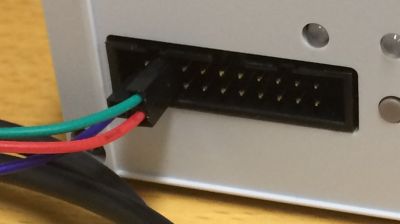

一番簡単な方法はストロベリーリナックスさんで販売している三線式USBシリアル変換ケーブルを接続する事です。弊社でも1500円でオプション販売しています。

cable1t.jpg cable1u.jpg

ストロベリーリナックスさん型番

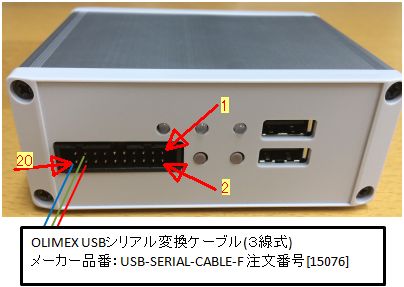

OLIMEX USBシリアル変換ケーブル(3線式)
メーカー品番:USB-SERIAL-CABLE-F 注文番号[15076]

注意:上記のケーブルはWindows8(32bit/64bit)では動かないとのことです。
調べたところこのケーブルに入っているPL-2303HXAはEOL品で今後もWin8, Win8.1のサポートはしないとのことなので待っても望み薄です。

USBシリアル変換ケーブル2

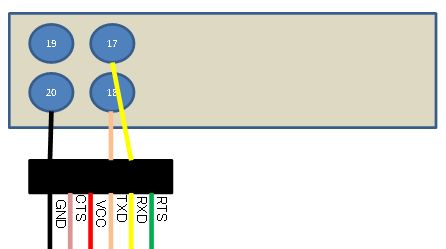

20PinコネクタからBBB標準の6Pin結線に変換する部分を自作します。

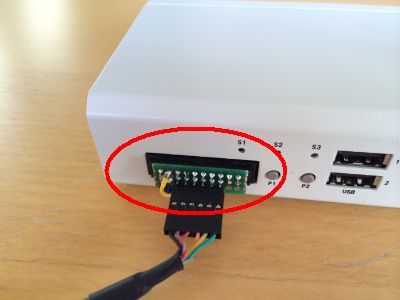

(面倒な方向けには写真の赤丸部分の変換アダプタを400円で販売いたします)

cable2s.jpg pic_adapter.jpg

USBシリアル変換ケーブルはBBB標準のケーブルが使用できます。
秋月電子さん、ストロベリーリナックスさん等で取り扱いがあります。

ストロベリーリナックスさん型番
FTDI USB-TTLシリアルコンバータ(3.3V)
メーカー品番:TTL-232R-3V3 注文番号[50030] ¥1365
秋月電子さん型番
FTDI USB シリアル変換ケーブル(3.3V)
通販コード M-05840 ¥1340

5V品と3.3V品があります。必ず3.3V品を使用してください。5V品を使用すると故障します。

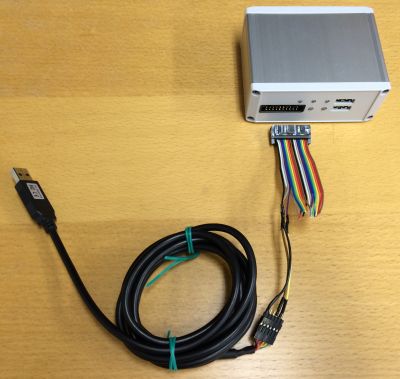

ケーブル自作例2
