CAT845

IoT対応

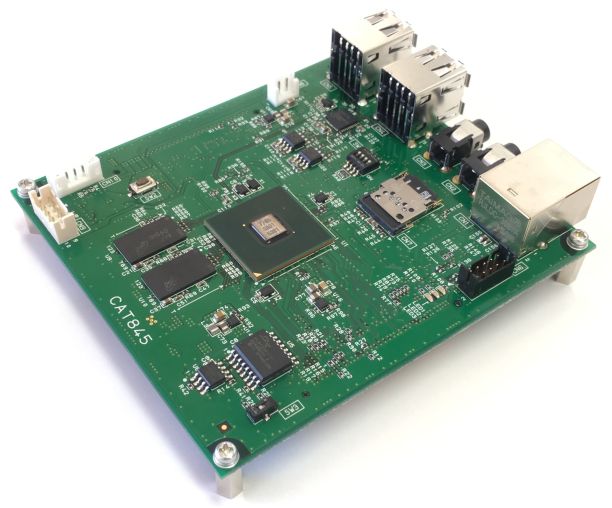

Renesasエレクトロニクス社製 RZ/G1E-PF 搭載 インダストリアルグレード組込みLinuxボード

CAT845は ARM CortexA7(1.0GHz) Dualコア を採用した高性能・小型・低消費電力なボードコンピュータです。基板上のFLASH-ROMにブートローダとLinuxオペレーティングシステムをインストール済みですので、標準でシェルやwebサーバ, ssh (client/server)等のネットワーク機能をもっています。基板上に実装されたFLASH-ROMからLinuxオペレーティングシステムが起動し、FLASH-ROMをディスクとして使用できます。


特徴

  • 量産・ケースへの組み込みを考慮しケーブルコネクタを片面配置としています。
  • 裏面に拡張端子がありユーザのI/O基板とスタック(積み重ね)ができます。
  • ビデオ出力基板を計画中です。
  • マイクロソフト VisualStudio2017でアプリケーションの開発ができます
    (VisualStudioを使わず従来通り TeraTerm(ssh), gcc, gdb, お好きなテキストエディタでの開発も可能です)

仕様

CPUルネサスエレクトロニクス RZ/G1E-PF
ARM CortexA7(1.0GHz)Dualコア
Main MemoryDDR3 1GByte
QSPI NOR FLASH64MByte
I2C EEPROM512Byte
FRAM8KByte
Ethernet10/100BaseTX
USB2.04ch
アナログオーディオIN/OUT
時計ICバッテリーバックアップ可能
外部ストレージmicro SD
電源DC 5.0V (実測値最大 420mA, アイドル時300mA)
温度範囲-40度C~85度C (microSD使用時は-25度C~85度C)
基板寸法90x100 (mm)

データ

CAT845寸法図

新製品発表

2017年第1Q発売開始予定。

お問い合わせ受付中です。お気軽にお問い合わせください。

本年度 ET2016 にて発表・動態デモをいたします。どうぞお越しください。

カタログ

RZ/G Linuxプラットフォームについて

CAT845は RZ/G1E-PF を搭載します。
詳しくはルネサスエレクトロニクス様の「RZ/G Linuxプラットフォーム」については公式サイトをご覧ください。

ルネサス エレクトロニクス株式会社

開発機材

開発キット EK845


最初の1台目は開発ツールが同梱されているキット EK845 をお求めください。

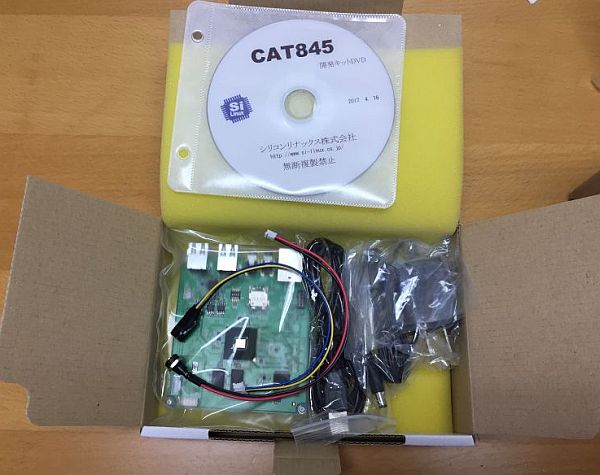

開発キットEK845に同梱している物リスト

  1. CAT845 CPU基板
  2. 開発ツールDVD
  3. 電源 (5V, 2A)
  4. 電源ケーブル
  5. UART USBシリアル変換ケーブル
  6. microUSBケーブル
  7. 10mm金属スペーサ(4個)

量産用CPU基板 CAT845 でご注文の場合は上記同梱品(2)から(7)は付属しません。

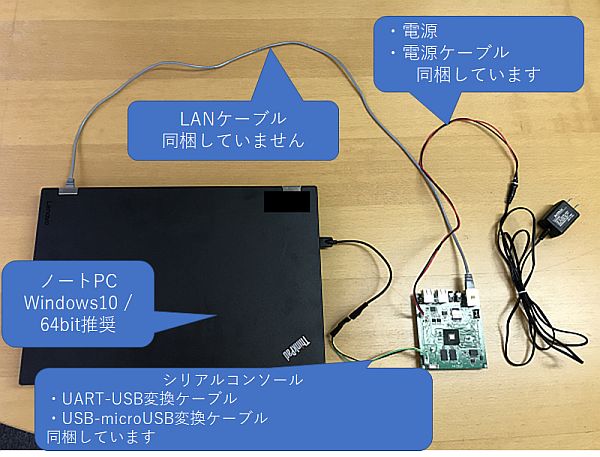

EK845に同梱していないもの

  • パソコン(Windows10/64bit推奨)
  • LANケーブル

購入前のFAQ

RoHS指令に対応していますか?

はい改正RoHS指令 (RoHS2)に対応しています

必要電源容量は?

CAT845はDC5.0V単一電源で、消費電流は実測値最大420mA (アイドル時300mA)です。5V電源入力から過電流保護回路を経由しUSB端子へそのまま出力されています。外部のUSB機器で使用する電源分を考慮した電源設計としてください。(開発キット EK845 には 5V, 2A電源が付属します)

拡張コネクタCN10,CN11について

CAT845の拡張コネクタ(CN11、CN12)にはヒロセ電機製のFX8C-120P-SV1を使用しています
ベース基板に使用する相手側コネクタはFX8C-120S-SVまたはFX8C-120S-SV5になります
FX8C-120S-SVを使用するとスタック高さが6mmになり
FX8C-120S-SV5を使用するとスタック高さが11mmになります

CAT845 技術情報ポータル

バグリスト、変更履歴

CAT845_changelog

お問い合わせ

シリコンリナックス株式会社
052-219-4277 CATシリーズ担当者 (海老原/岩崎/新谷、エビハラ/イワサキ/シンタニ)
